Materialien: | Epoxy-Kleber | Mischungsverhältnis: | 2:1 |
---|---|---|---|
Anfangskurieren: | 30 Minuten unter 25 Grad Celsius | Farbe: | Grau oder Rot |
Markieren: | klebendes Verankerungssystem 420ml,Laststabilitäts-klebendes Verankerungssystem,Faden Rod Adhesive Anchoring System |

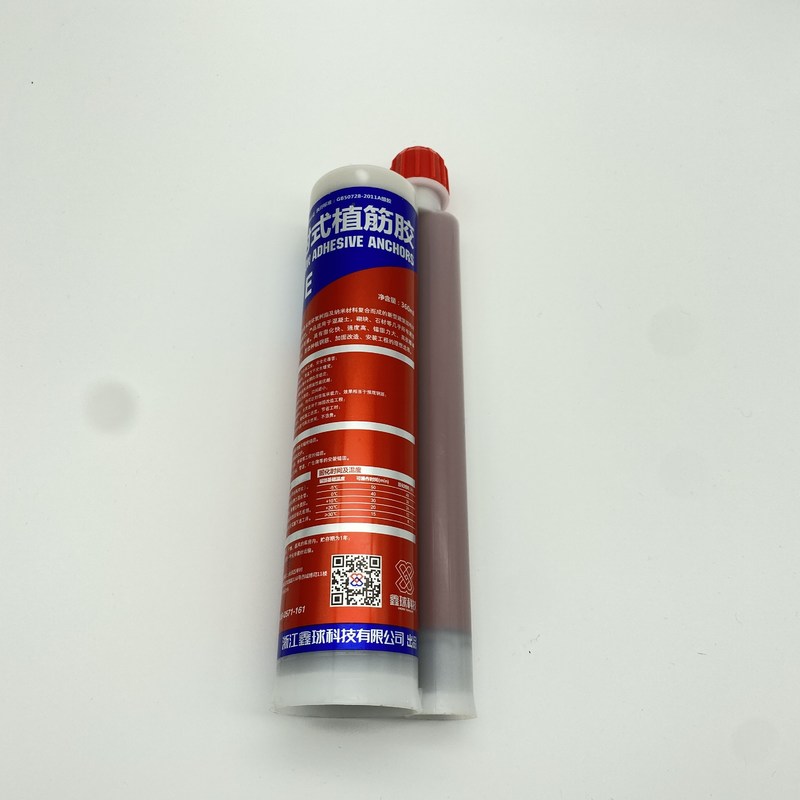

2:1 des langfristige Laststabilitäts-klebendes Verankerungssystems 420ml für Faden Rod
Produkt-Beschreibung:
Angenommen mit geändertem Epoxidharz und Verbundwerkstoffen, ist XQ-IME Einspritzung, die Kleber verankert, eine Zweikomponente, freies System des Styrols für Gebrauch als hochfesten, nicht einlaufenden Anker, der Material überzieht. Sein Vorteil auf dem Stahlstangenpflanzen ist durch viele Zeugnisse nachgewiesen worden. Vergleicht mit anderem Kleber, es ist eine neue Hochleistung, umweltfreundlicher Verankerungskleber, der starke, die Klebefestigkeit und hohe die Leistungsfähigkeit sowie hat Irritation frei sind und niedriger Geruch.
Hauptleistung 2
Prüfungsprojekt | Bedingung | Indexieren Sie | ||
Gel-Leistung (entsprechend China nationale Standard-GB50728-2011) | ||||
Aufspaltende Dehnfestigkeit (MPa) | Unter (23±2)℃, (50±5)%RH, geprüft durch das Laden von Geschwindigkeit von 2mm/min | ≥8.5 | ||
Biegefestigkeit (MPa) |
≥50 (kein Fragmentschaden) |
|||
Druckfestigkeit (MPa) | ≥60 | |||
Verpfändungskapazität (entsprechend China nationale Standard-GB50728-2011) | ||||
Stahl-Stahl-dehnbare Scherfestigkeit (MPa) | (23±2)℃ (50±5)%RH | ≥10 | ||
Klebefestigkeit der gewellten Stahlstange (oder der Schraube) mit Beton begrenzen darunter zeichnende Bedingung | (23±2)℃ (50±5)%RH | C30, Ф25, L=150mm | ≥11 | |
C60, Ф25, L=150mm | ≥17 | |||
Stahl-Stahlc$t-schalenstärke (Millimeter) | (23±2)℃, (50±5)%RH | ≤25 | ||
Permanenter Inhalt | (105±2)℃, Minute (180±5) | ≥99% | ||
Zu erhitzen Alterungsbeständigkeit und Feuchtigkeit 90d | ||||
Reduzierungsrate der Dehnfestigkeit | Unter normaler Raumtemperatur | ≤12% | ||
(Entsprechend China nationales Standard-JGJ145-2013) | ||||
Dehnfestigkeit (nach Schweißen der hohen Temperatur) |
Dia12 Stahl des Grades II, Beton C30 Loch dia.16mm, Tiefe: 150mm |
55.1N, 57.0N, 54.8N |
Vorteile
von der Zwischenwand.
Technischer Parameter:
1. Grundlegende Parameter
1) Auftritt
Teil A (hauptsächlich): weiße Creme
Teil B (Härtemittel): rot sahnen Sie,/graue Creme
2) Mischviskosität: 18-22Pa.s
3) Verhärtete Dichte: 1.50±0.10g/cm3
4) Mischungsverhältnis (Volumenverhältnis): 650ml (1: 1)
5) Regalzeit: 24 Monate
3 technische Daten
Verankerung den Kleber benutzt mit Fadenstange
Faden-Rod-Durchmesser |
Beton C30 |
M10 | M12 | M16 | M20 | M24 |
Bohrungs-Durchmesser (Millimeter) | 12 | 14 | 18 | 24 | 28 | |
Tiefe (Millimeter) | 90 | 110 | 145 | 180 | 220 | |
Schaden, der Kraft KN zieht | Stahl des Grad-5,8 | 29 | 42,2 | 78,5 | 122,5 | 254,5 |
Stahl des Grad-8,8/A4 SS | 36,8 | 52,9 | 94,1 | 147,0 | 211,7 | |
Schaden-Schnittkraft KN | Stahl des Grad-5,8 | 17,4 | 25,3 | 47,1 | 73,5 | 105,9 |
Stahl des Grad-8,8 | ‚27,8 | 40,5 | 75,3 | 117,6 | 169,4 | |
A4 SS | 24,4 | 35,4 | 65,9 | 102,9 | 105,9 | |
Entworfen, Kraft KN ziehend | 12,0 | 17,02 | 30,6 | 52,4 | 75,2 | |
Entworfene Schnittkraft KN | Stahl des Grad-5,8 | 12,2 | 17,6 | 32,9 | 51,5 | 74,1 |
Stahl des Grad-8,8 | 18,6 | 27,0 | 50,2 | 78,4 | 113,0 | |
A4 SS | 13,0 | 19,0 | 35,3 | 55,2 | 56,9 | |
Löcher für jedes | 54 | 25 | 8 | 5 | 3 |
Verankerung Belastbarkeit von Rebar an C30 konkret (entwarf Wert KN)
Rebar d (Millimeter) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 30 | 32 | |
Loch D (Millimeter) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 38 | 40 | |
Stangenpflanztiefe (Millimeter) | 100 | 19,8 | ||||||||||
120 | 23,8 | 27,6 | ||||||||||
140 | 27,7 | 32,2 | 36,3 | |||||||||
160 | 31,7 | 36,8 | 41,5 | 45,8 | ||||||||
180 | 41,4 | 46,6 | 51,6 | 55 | ||||||||
200 | 46,0 | 51,8 | 57,3 | 61,1 | 62,8 | |||||||
220 | 57,0 | 63,1 | 67,2 | 69,1 | 71,5 | |||||||
240 | 62,2 | 68,9 | 73,3 | 75,4 | 78 | 79,2 | ||||||
260 | 74,6 | 79,3 | 81,7 | 84,5 | 85,8 | 96,1 | ||||||
280 | 80,4 | 85,4 | 88,0 | 91,0 | 92,4 | 102,9 | 107,4 | |||||
300 | 91,5 | 94,2 | 97,5 | 99 | 109,8 | 114,6 | 115,8 | |||||
320 | 97,6 | 100,5 | 103,9 | 105,6 | 116,6 | 121,8 | 123 | |||||
340 | 103,7 | 106,8 | 110,4 | 112,2 | 123,5 | 128,9 | 130 | |||||
360 | 113,0 | 117,0 | 118,8 | 130,4 | 136,1 | 137,5 | ||||||
380 | 119,3 | 123,5 | 125,3 | 137,2 | 143,3 | 144,8 | ||||||
400 | 125,6 | 130 | 131,9 | 144,1 | 150,4 | 152 | ||||||
420 | 136,5 | 138,5 | 150,9 | 157,6 | 159,2 | |||||||
440 | 143 | 145,1 | 157,8 | 164,7 | 166,5 | |||||||
480 | 149,5 | 151,7 | 164,7 | 171,9 | 173,7 | |||||||
500 | 156 | 1583 | 171,5 | 179,1 | 181 | |||||||
550 | 164,9 | 188,7 | 197 | 199,1 | ||||||||
600 | 181,4 | 205,8 | 214,8 | 217,1 | ||||||||
650 | 197,9 | 223 | 232,7 | 235,2 | ||||||||
700 | 240,1 | 250,6 | 253,2 | |||||||||
750 | 257,3 | 268,5 | 271,5 | |||||||||
800 | 286,4 | 289,6 | ||||||||||
850 | 307,7 | |||||||||||
Verankerung Länge (Millimeter) | 147 | 149 | 178 | 210 | 250 | 300 | 351 | 446 | 538 | 592 | 666 | |
Stahlertrag (Millimeter) | 23,6 | 33,9 | 46,2 | 60,3 | 76,3 | 94,2 | 114 | 147,2 | 184,6 | 212,1 | 241,2 |
Tatsächliche Dehnfestigkeit (KN)
Grad II Rebar fy =310 N/mm (entworfen), fy =310 N/mm (Standard)
Beton: C30
Rebar d (Millimeter) | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |
Loch D (Millimeter) | 14 | 16 | 18 | 22 | 25 | 28 | 30 | 32 | 36 | 40 | |
Stangenpflanztiefe (Millimeter) | 100 | 30,3 | |||||||||
120 | 36,7 | 38,5 | |||||||||
140 | 42,2 | 47,5 | 53,1 | ||||||||
160 | 58,8 | 62,7 | 68,9 | ||||||||
180 | 63,5 | 73,3 | 80,5 | 90,1 | |||||||
200 | 68,5 | 80,7 | 95,2 | 106,7 | 120,7 | ||||||
240 | 89,5 | 102,4 | 122,6 | 137,6 | 140,7 | ||||||
260 | 118,7 | 137,6 | 152,4 | 166,8 | 168,5 | ||||||
280 | 149,7 | 168,7 | 180,2 | 192,7 | 200,2 | ||||||
300 | 183,5 | 200,7 | 218,5 | 231,7 | |||||||
280 | 210,6 | 241,7 | 260,5 | 250,5 | |||||||
300 | 220,9 | 265,5 | 298,8 | 280,7 | |||||||
340 | 277,7 | 327,7 | 330,2 | ||||||||
380 | 285,6 | 356,7 | 370,7 | ||||||||
420 | 342,2 | ||||||||||
460 | 400,1 | ||||||||||
500 | 427,7 | ||||||||||
540 | 447,2 | ||||||||||
580 | 466,5 | ||||||||||
Stahlertragtiefe (Millimeter) | 90 | 121 | 142 | 185 | 211 | 250 | 280 | 357 | 405 | 501 |
Verarbeitungsmethode
Werkzeuge 1
Aufmerksamkeit 2
Bohrung: Gemäß der technischen Daten
Reinigung: unter Verwendung der Pumpe oder Druckluft und Bürste zum vollständig Säubern das Loch.
Zusammenbauen und Einspritzung: Bringen Sie den statischen Mischer auf die Flasche an, schieben Sie irgendein unvollständiges Mischgel am Vorderteil hinaus, dann spritzen Sie von ein Unterseite des Lochs, 1/2 bis 2/3 Tiefe des Lochs füllen.
Stangenpflanzen: spinnen Sie langsam die Stange, oder Schraube in das Loch, stellen auf und ab auf mehrmals, den Geldurchschnitt zu machen ein, aber berühren ihn nicht während der Härtezeit.
Kurieren und Wartung: Entsprechend der Temperatur der Grundmaterialien, geben Sie genügend Zeit, und zu beginnen, Montage bis sie zu laden zu verhärten vollständig verhärtet.
Aushärtungszeit:
Operation und Zeit verhärten | |||||
Temperarure-℃ | -5 | 0 | 10 | 20 | ≥30 |
Operationszeit (Minute) | 60 | 45 | 30 | 25 | 20 |
Verhärten Sie Zeit (H) | 72 | 48 | 24 | 12 | 6 |
Verbrauchs-Diagramm (Löcher pro Patrone)
Ankerdurchmesser. | M10 | M12 | M16 | M20 | M24 |
Bohrungs-Durchmesser (Millimeter) | 12 | 14 | 18 | 24 | 28 |
Tiefe (Millimeter) | 90 | 110 | 145 | 180 | 220 |
Jede Verwendung | 8ml | 13ml | 28ml | 62ml | 103ml |
360ml | 45 | 27 | |||
390ml | 48 | 30 | 14 | 6 | 3 |
585ml | 73 | 45 | 20 | 9 | 5 |
650ml | 81 | 50 | 23 | 10 | 6 |
Verpacken:
Einzelteil nein. | Mischen | Standardsatz/Satz | PC/Ctn | Ctn-Größe (cm) | Ctn/Palette | Paletten 20' FCL | Paletten 40' FCL |
FixingChor 136 | 5:1 | 360ml+ 1mixer | 20 | 27x27x27 | 60 | 10 | 20 |
FixingChor 139 | 3:1 | 390ml+ 1mixer | 20 | 40x26x27 | 50 | 10 | 20 |
FixingChor 158 | 3:1 | 585ml + 1mixer | 12 | 29x21.5x30 | 64 | 10 | 20 |
FixingChor 140 | 1:1 | 400ml+ 1mixer | 30 | 49×30×26 | 40 | 10 | 20 |
FixingChor 165 | 1:1 | 650ml+ 1mixer | 10 | 31.5×21×26 | 70 | 10 | 20 |
FixingChor 142 | 2:1 | 420ml + 1mixer | 20 | 46x22x23 | 40 | 10 | 20 |
